KTG 油圧アクスル トレーラーは重量物輸送をどのようにサポートしますか?

大型トレーラーとは何ですか?いつ必要になりますか?

あ 頑丈なトレーラー は、標準的な商用貨物トレーラーの容量を超える荷物を運ぶように設計された牽引式または自走式の輸送プラットフォームであり、通常はペイロードが 40 トンを超えると定義されており、最も要求の厳しい産業輸送プロジェクト向けに特殊な構成が数万トンに達します。 大型トレーラーは、あらゆる主要産業経済における大規模インフラ建設、石油・ガスプロジェクトの実行、発電設備、造船所の操業、橋の架け替え、鉱山機械の移転を可能にする重要な要素です。

重量物輸送に使用されるトレーラーの 3 つの基本カテゴリは、従来の牽引トレーラー (固定連結点で原動機によって牽引される)、油圧プラットフォーム トレーラー (路面に関係なく負荷を平準化する個別制御の油圧サスペンション アクスルを備えたトレーラー)、および自走式モジュラー トランスポーター (SPMT) です。自走式モジュラー トランスポーター (SPMT) は、外部のトラクターから独立して動作できるモジュラー プラットフォームに自身の動力とステアリングを統合します。各タイプは異なる負荷特性、サイトのアクセス条件、および運用要件に対応しており、それらの選択を誤ると、輸送が安全でなくなったり、タスクに必要のない容量を大幅に過剰に消費したりする結果になります。

中東および世界中のバイヤー、プロジェクト マネージャー、物流エンジニアにとって、KTG-3、KTG-4、KTG-5、KTG-6 シリーズなどの油圧車軸ライン トレーラーの特定の性能パラメータを理解することは、積載重量、軸重、道路分類によって公共および民間のインフラで輸送できるものの法的および実際的な制限の両方が決定される重量物輸送契約の正しい機器仕様を理解するために不可欠です。

3 種類のトレーラーとは: 重量物輸送の分類枠組み

重量物や特殊な輸送の観点から 3 つのタイプのトレーラーが何であるかを理解することで、機器を選択するための重要な枠組みが得られます。業界の分類では、トレーラーは主に構造設計、サスペンション システム、推進に外部原動機が必要かどうかによって区別されます。

タイプ 1: 従来の重量物輸送用トレーラー

従来のヘビーデューティートレーラーの設計には、ローベッド (ローボーイ) トレーラー、ステップフレームトレーラー、および前部のヘビーデューティートラクターユニットによって牽引される拡張可能なトレーラーが含まれます。これらは、油圧式や自走式の代替品と比較してコストが低く、標準のトラクター ユニットとの互換性があり、世界的な大規模な製造拠点から入手できるため、世界中で最も広く使用されている重量輸送プラットフォームです。

従来のローベッドトレーラーは、軸数、軸間隔、構造梁の設計に応じて、2 ～ 10 軸ラインの軸構成で利用でき、積載定格は 50 トンから 200 トン以上です。 ほとんどの国における法定の最大車軸荷重は、標準トレーラーの車軸あたり 8 ～ 13 トンの範囲です。つまり、車軸あたり 4 トンのデッキ荷重を持つ 4 軸ローベッド トレーラーは、重量が 8 つの車軸ポイントに分散され、国の規制に応じて約 32 ～ 52 トンの総積載量を達成できます。 より重い荷重の場合は、アクスルラインを追加してアクスルの接触点の数を増やし、アクスルあたりの荷重を法的に許容されるレベルまで低減します。

タイプ 2: 個別に制御される車軸を備えた油圧プラットフォーム トレーラー

油圧プラットフォーム トレーラーは、ステアリングが装備されているが推進装置が装備されていない場合は油圧車軸ライン トレーラーまたは SPMT タイプのプラットフォームとも呼ばれ、各車軸位置で個別に油圧で作動するサスペンション シリンダーを使用します。油圧サスペンションは 2 つの重要な機能を同時に果たします。路面の凹凸に関係なく貨物プラットフォームをアクティブに水平にし、オペレーターがデッキ全体を下げて外部の吊り上げ装置なしで積み降ろしを容易にします。

KTG シリーズ油圧アクスル ライン トレーラー (KTG-3、KTG-4、KTG-5、KTG-6) は、このカテゴリの目的に合わせて設計された製品ラインを代表しており、標準化されたモジュラー形式で 3 ～ 6 本のアクスル ラインを提供し、複数のユニットを並べてまたはタンデムで結合して、手元の貨物に必要な特定のプラットフォーム寸法とアクスル数を実現できます。このモジュール性は、移動間で荷重が大幅に変化する重工業輸送契約において、固定構成の従来型ローベッドに比べて、油圧プラットフォーム トレーラーの商業的な利点を決定づけるものです。

タイプ 3: 自走式モジュラートランスポーター (SPMT)

自走式モジュラートランスポーターは、重量物輸送において最も技術的に先進的で、操作性が柔軟なカテゴリーです。 SPMT 自走式モジュール式トランスポーターは、油圧デッキ、個別の車軸ステアリング、車載パワー ユニット (ディーゼルまたは電気) をモジュール式プラットフォームに統合しており、任意の方向に移動したり、その場で回転したり、トラクターとトレーラーの組み合わせではアクセスできない地形を横断したりすることができます。自走式モジュラートレーラーの名称は、外部原動機なしでトレーラーが動作できる能力を強調しています。これは、造船所の乾ドックの移動、工業プラントのターンアラウンド、トラクターユニットの道路アクセスが不可能な橋の設置などの用途で重要です。

あ modern SPMT self propelled modular transporter can carry payloads from 100 to over 100,000 tonnes when multiple modules are synchronized electronically and loaded in a grid configuration, making the SPMT the only viable transport solution for complete platform modules in offshore oil and gas construction, large refinery reactor vessels, and bridge girder installation in urban environments where all surrounding infrastructure remains in service during the lift and transport operation.

自走式モジュラートランスポーター: SPMT テクノロジーの仕組み

自走式モジュラートランスポーターは、構造デッキフレーム、油圧サスペンションおよびステアリングシステム、パワーおよび駆動システム、電子制御および同期システムの 4 つのエンジニアリングシステムを 1 つの統合ユニットに組み合わせています。 SPMT が耐えるように設計されている極度の負荷の下でも安全に動作するには、各システムが正しく機能し、他のすべてのシステムと連携する必要があります。

構造デッキとモジュラーアーキテクチャ

spmt 自走式モジュラートランスポーターデッキは、すべての車軸位置に同時に荷重を分散するグリッド構造の高張力鋼で作られています。モジュラー設計により、標準幅 (通常はモジュールあたり 2.43 m) の個々の SPMT ユニットを並べて接続して 2.43 m、4.86 m、7.29 m、またはそれ以上の幅のプラットフォームを作成したり、端から端まで接続して実用的な長さのプラットフォームを作成したりできます。通常、単一の SPMT モジュールは走行方向に 4 ～ 8 本の車軸ラインを提供し、特定の荷物の設置面積と重量に合わせてモジュールを組み合わせます。

自走式モジュラートレーラーの構造に使用される構造用鋼は、通常、最小降伏強度が 690 MPa (100,000 psi) の高降伏鋼であり、最大の荷重に耐えるのに必要な強度重量比を実現しながら、床板の高さを可能な限り低く保ち、橋梁用の床板と貨物の合計高さを最小限に抑え、頭上の隙間の制限を最小限に抑えます。

油圧サスペンションおよびステアリング システム

SPMT 自走式モジュラートランスポーターの各車軸位置には、車軸の上にデッキを吊り下げる独立して制御される油圧シリンダーが装備されています。油圧システムは、すべてのシリンダーを個別の制御バルブを備えた共通のマニホールドに接続し、次のことを可能にします。

• あctive deck leveling: あs the SPMT traverses uneven terrain, individual cylinders extend or retract to maintain the deck in a level orientation, protecting sensitive cargo from tilting, sliding, and structural loading from uneven support. Level tolerance is typically plus or minus 0.5 to 1.0 degree from horizontal.
• 高さ調整: デッキは、荷物を移動するために地上レベルまで下げ、輸送中に移動可能な高さまで上げることができます。垂直移動範囲は、SPMT モデルに応じて通常 300 ～ 600 mm です。
• 360度アクスルステアリング: 各車軸は独立して操縦できるため、SPMT は任意の方向に移動し、最小半径で回転し、デッキを回転することなくクラブ ステアリング (横移動) を実行できます。これは、SPMT を限られた産業現場に適したものにする機能です。

パワー＆ドライブシステム

SPMT 自走式モジュール式トランスポータの動力ユニットは通常、サスペンション シリンダーと車輪駆動モーターの両方に電力を供給する油圧ポンプを駆動するディーゼル エンジン (新しい電気駆動モデルでは、バッテリーまたは燃料電池電源) です。各車軸位置の駆動モーターは推進力と制動力を提供し、電子制御システムはすべての駆動輪全体にわたるトルク配分を管理して、極端な負荷がかかった場合の車輪のスリップを防ぎます。

最新の SPMT 自走式モジュール式トランスポーターは、積載物の重量、地形、ルートの形状に応じて 1 ～ 8 km/h の移動速度を達成します。これは絶対的に遅いように思えるかもしれませんが、輸送される荷物の規模と価値を考慮すると適切です。 時速 3 km で移動する 5,000 トンの海上プラットフォーム モジュールは、線路速度で満載の貨物列車と同等の運動エネルギーを伝達します。SPMT 輸送の制御された低速は、性能の制限ではなく、安全性が重要な設計パラメータです。

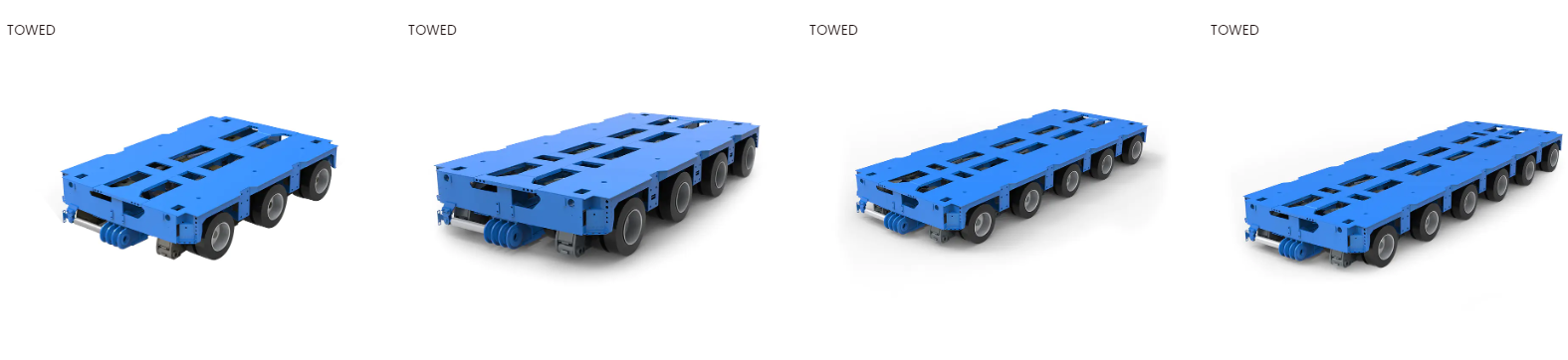

KTG 油圧アクスル ライン トレーラー: 完全な仕様ガイド

KTG シリーズ油圧アクスル ライン トレーラーは、重工業輸送部門向けに設計された製品ファミリーであり、トレーラー ユニットあたり 3、4、5、6 つのアクスル ラインに対応する 4 つの標準構成を備えています。各 KTG 構成は、異なるペイロード容量、デッキ長、軸荷重分布プロファイルを提供しており、このシリーズは大型変圧器や圧力容器から海洋機器モジュールや港湾機械に至るまで、幅広い重量輸送シナリオに適用できます。

KTG-3 3 軸油圧式ライントレーラー: 仕様と用途

の KTG-3 3 軸油圧アクスル ライン トレーラー KTG シリーズの中で最もコンパクトな構成で、3 軸の設置面積内に収まり、従来のトレーラーでは提供できない貨物保護やデッキ レベリング機能のために油圧サスペンションが必要な荷物に適したプラットフォームを提供します。

• あxle configuration: 3 ラインの油圧アクスル。構成に応じてアクスル ラインごとに 2 つまたは 4 つの車輪があり、合計 6 ～ 12 のホイール接触点を提供します。
• ペイロード容量: 通常、プラットフォームの総積載量は 60 ～ 90 トンですが、タイヤの仕様と路面の状態によって異なります。
• デッキ寸法: 標準的なデッキ幅は 2.43 ～ 3.0 m、デッキの長さは 3 軸モジュールの長さに一致します。
• 油圧サスペンションの移動量: 300 ～ 500 mm の垂直調整範囲により、積載および輸送の高さを最適化します。
• 最適なアプリケーション: 変圧器、小型圧力容器、産業機械、発電機セット、および負荷が 3 軸容量範囲内の軍事機器の輸送。

KTG-4 4 軸油圧式ライントレーラー: 仕様と用途

の KTG-4 4 軸油圧アクスル ライン トレーラー KTG-3 プラットフォームに 1 本の車軸ラインを追加すると、それに比例して積載量が増加し、より長い接触ゾーン全体に荷重が分散され、敏感な路面や橋梁構造への点荷重が軽減されます。

• あxle configuration: 4 系統の油圧アクスルにより、合計 8 ～ 16 のホイール接触点が提供されます。
• ペイロード容量: 標準的な道路輸送構成の場合、通常、プラットフォームの総積載量は 80 ～ 120 トンです。
• あxle load per line: あpproximately 20 to 30 tonnes per axle line depending on total payload, within the permissible limits for heavy haul permits in most Middle East jurisdictions.
• 最適なアプリケーション: 中出力変圧器 (50 ～ 100 トンの範囲)、石油化学船舶、建設機械 (大型掘削機、ブームのないクレーン)、および港湾荷役機械。
• カップリング能力: の KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

KTG-5 5 軸油圧式ライントレーラー: 仕様と用途

の KTG-5 5 軸油圧アクスル ライン トレーラー KTG シリーズのミッドレンジ容量を提供し、中東および世界のインフラストラクチャおよびエネルギープロジェクトのほとんどの重量物輸送ルート調査の運用上の制約内に収まりながら、4 軸構成に比べてペイロードの大幅な増加を実現します。

• あxle configuration: 5 系統の油圧アクスルにより、10 ～ 20 の車輪接触点が提供されます。
• ペイロード容量: 通常、プラットフォームの総積載量は 100 ～ 160 トンです。
• 車両総重量: 原動機とトレーラーの風袋を合わせると、車両総重量 (GCVW) は 180 ～ 250 トンに達し、特別な輸送許可が必要になり、ほとんどの管轄区域ではルートの強化や護衛が必要になることがよくあります。
• デッキレベリング精度: 油圧制御により、5 つの車軸位置すべてにわたってデッキ レベルをプラスまたはマイナス 0.5 度以内に維持し、変圧器や精密産業機器などのデリケートな貨物を傾斜による構造的損傷や電気的損傷から保護します。
• 最適なアプリケーション: 大型電力変圧器 (100 ～ 150 トンの範囲)、重い原子炉容器、橋桁、海洋モジュールのコンポーネント、鉱山設備の移設。

KTG-6 6 軸油圧車軸ライントレーラー: 仕様と用途

の KTG-6 6 軸油圧アクスル ライン トレーラー KTG シリーズで最も耐久性の高い単一ユニット構成であり、標準フォーマットのモジュールで最大の軸数と最大ペイロードを提供します。 6 軸構成は、SPMT 自走式モジュラートランスポータの完全な機能を必要とせずに、道路インフラ上で輸送する必要がある 150 ～ 200 トンの範囲の最も重いシングルリフト荷重に適しています。

• あxle configuration: 6 系統の油圧アクスルにより、ツインタイヤまたはスーパーシングルタイヤの構成に応じて 12 ～ 24 のホイール接触点が提供されます。
• ペイロード容量: 通常、標準構成のプラットフォームの合計ペイロードは 150 ～ 250 トンです。
• あxle load management: の 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• マルチユニットカップリング： 複数の KTG-6 ユニットをタンデムに連結して、橋桁、風力タービン塔、長さ 50 メートルを超えるパイプラインセクションなどの非常に長い荷重に対応する拡張プラットフォームを作成できます。
• 最適なアプリケーション: 150 トンを超える超大型の変圧器と原子炉、重工業モジュール、石油およびガスプラントのコンポーネント、港湾環境におけるオフショア物流、および大規模な民間インフラ要素。

KTGシリーズ比較表

中東の大型輸送機: 市場の要件と動作条件

の 中東の大型輸送機 この市場には、地域のエネルギー、石油化学、インフラ開発プログラムの規模によって促進される独特の特徴があります。サウジアラビア、UAE、カタール、クウェート、オマーン、バーレーンは、世界のどの地域よりも一人当たりの重量物輸送需要が最も集中している地域の一つとなっており、これは製油所の拡張、LNG施設開発、発電設備のアップグレード、異例の規模の都市インフラプログラムなど、進行中のメガプロジェクト建設によって推進されている。

中東の重量物輸送要件を定義する要因

• 極端な周囲温度: あmbient temperatures in the Gulf region regularly exceed 45 degrees Celsius in summer months, which significantly affects hydraulic oil viscosity, tyre heat buildup, and engine cooling requirements for Middle East Heavy Duty Transporter operations. Hydraulic systems for Middle East Heavy Duty Transporter use must be specified with synthetic high-temperature hydraulic oils and oversized cooling systems that maintain operating viscosity within specification at 45 to 50 degree ambient conditions. Standard hydraulic oils rated for European ambient temperatures will thin beyond their effective viscosity range in peak Gulf summer conditions, causing reduced hydraulic pressure and potentially catastrophic loss of load control.
• 砂や塵の侵入に対する保護: 湾岸砂漠環境で風に吹かれる砂の粒子は非常に細かく研磨力があり、温帯気候での作業では発生しない速度で、シールされていないベアリング、油圧接続、および電気システムに侵入します。中東ヘビーデューティートランスポーターの仕様には、IP65 以上の定格電気エンクロージャ、密閉された油圧接続、およびすべての車軸ピボット ポイントに密閉されたメンテナンス不要のベアリングが含まれている必要があります。保護されていない従来のベアリング配置では、塵埃の多い湾岸環境では、数年ではなく数か月単位で測定される頻繁な交換間隔が必要です。
• 道路品質の変化: 中東の重量物輸送ルートは、優れた舗装品質を備えた複数車線の高級高速道路から、未舗装の産業用アクセス道路、港ターミナルのハードスタンド、建設現場と最寄りの公道を結ぶ砂漠のトラックセクションまで多岐にわたります。 KTG シリーズ トレーラーと SPMT プラットフォームの油圧サスペンションは、従来の固定サスペンション トレーラーに危険な動的荷重を生み出す表面の凹凸を積極的に補償するため、この動作環境では特に価値があります。
• シングルリフト輸送の需要が大きい: の Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• 港から現場までの物流: 中東に到着する重量貨物の多くは、ジェベル・アリ（UAE）、ダンマームのキング・アブドゥル・アジズ港（サウジアラビア）、ソハール港（オマーン）、ハマド港（カタール）などの主要港を経由して到着します。港からの荷揚げからプロジェクト現場までの重量物物流チェーンには、多くの場合、港湾環境（道路へのアクセスが制限されている場所）内での SPMT 作業と、移動の道路部分で KTG プラットフォーム トレーラーを使用した従来の道路輸送の両方が含まれます。

中東セミトレーラー: 標準的な商業輸送のバックボーン

の Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

の Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. このしきい値は、標準的な中東セミトレーラー業務と、特殊な KTG または SPMT 機器および対応するエンジニアリング分析、ルート調査、および許可申請を必要とする重量物輸送業務との間の商業上の境界です。

SPMT と KTG 油圧トレーラー: プロジェクトに適した機器の選択

の decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

SPMT 自走式モジュラートランスポーターを選択する場合

• トラクターとトレーラーの組み合わせが操縦できない制限された現場アクセス: SPMT ユニットは、クラブステア、荷物をその場で回転させ、従来のトレーラーと原動機の組み合わせでは通過できない隙間を通過できます。通常、造船所の乾ドックへの積み込み、海上の上面でのモジュールの配置、稼働中の産業施設への機器の配置はすべて SPMT 機能を必要とします。
• シングルリフトで 500 トンを超える荷重: 大規模な構成で連結された KTG トレーラーは理論的には非常に高い総荷重を処理できますが、単一の原動機を備えた非常に大規模なマルチユニット KTG 配置の運用管理は、約 500 トンを超えると実質的に複雑になります。この重量を超えると、各モジュール位置に統合された推進力を備えた SPMT プラットフォームにより、より制御可能な負荷管理とより正確な位置決め機能が提供されます。
• 浮体構造物と固定構造物間の移動 (搬入/搬出): の self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

KTG 油圧アクスル ライン トレーラーを選択する場合

• 5 kmを超える距離での道路輸送: SPMT 自走式モジュラートランスポーターは 1 ～ 8 km/h で走行するため、長距離の道路移動には適していません。原動機によって牽引される KTG 油圧アクスル ライン トレーラーは、許可条件に適した道路速度 (通常、重量物輸送の場合は 15 ～ 40 km/h) で走行できるため、港、鉄道ターミナル、プロジェクト現場の間で意味のある道路距離を輸送する場合に最適です。
• 道路輸送が必要な 60 ～ 250 トンの荷物: の KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• 転送頻度が高く、単一移動の重みが中程度のプロジェクト: 移動ごとに 80 ～ 150 トンの産業機器を繰り返し輸送する場合 (定期的なプラントの回転移動、鉱山機器の移転、または繰り返しの電源変圧器の交換など)、KTG-4 または KTG-5 トレーラーは、SPMT レンタルに比べて 1 日あたりの運用コストが低く、複数回の移動でより有利に償却できるため、最もコスト効率の高いソリューションを提供します。

SPMT と KTG: 意思決定基準の比較

大型トレーラー輸送のルート測量、許可、構造設計

あらゆる重量物輸送の移動には、 頑丈なトレーラー 法定車両総重量制限を超えるには、ルート調査、許可申請、場合によっては提案されたルートに沿った橋、暗渠、路面の一時的な強化を含む、体系化された輸送前エンジニアリングプロセスが必要です。このプロセスは官僚的なオーバーヘッドではなく、真の安全性と責任管理の要件です。過負荷で橋が 200 トンの荷重で破損すると、輸送保険では完全にカバーできない結果が生じます。

KTG および SPMT 輸送のルート調査要件

KTG または SPMT 機器を使用した重量物輸送のルート調査では、以下を文書化して評価する必要があります。

• ブリッジ容量: 提案されたルート上のすべての橋は、提案された車両総重量および軸重構成との適合性を評価する必要があります。元の設計図面、現在の構造状態の検査報告書、および交通荷重履歴は必須の入力です。中東ルートの場合、多くの橋はもともと 1970 年代から 1980 年代のヨーロッパまたはアメリカの高速道路荷重基準に合わせて設計されており、特定の重量物輸送車両の構成における実際の残りの容量を調べるには、独立した構造工学分析が必要です。
• 頭上のクリアランス: あll overhead obstructions including power lines, telecommunications cables, bridge soffits, and signage gantries must be identified and their clearance verified against the transport height of the cargo plus trailer deck. For transformers and reactor vessels with heights above 5 metres on deck, overhead electrical lines at 11 kV and 33 kV may require temporary de-energization and physical raising before the transport movement can proceed.
• 道路幅と回転半径： の swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• 舗装状態と支持力： 路面が軟弱または損傷している場合は、永久的な舗装損傷を回避し、軟弱地盤での車両の安定性の損失を防ぐために、一時的な鋼板の走行軌道、地盤改良、またはルートの逸脱が必要になる場合があります。これは、最近整地された砂漠地帯を通る中東の敷地アクセス道路に特に当てはまります。

よくある質問

1. 大型トレーラーとは何ですか? 標準的な商用トレーラーとどう違うのですか?

ヘビーデューティートレーラーは、標準的な商用貨物トレーラーの積載量を超える積載量（通常は積載量 40 トンを超える）向けに特別に設計された輸送プラットフォームで、大型、重量超過、または構造的に敏感な貨物を安全に輸送するための特殊な構造、サスペンション、ステアリング システムを備えています。標準的な商用トレーラー (フラットベッド、カーテンサイダー、冷蔵ユニット) は、ほとんどの市場で最大 24 ～ 28 トンの積載量に対応するように設計されており、従来のリーフ スプリングまたはエア サスペンションを使用し、標準の 5 輪トラクター ユニットに接続されます。 大型トレーラーは、高強度の鋼構造、油圧サスペンション、荷重分散のための多軸構成を使用しており、多くの場合、法定重量制限を超える輸送移動には特別な許可が必要です。

2. 重量物輸送に使用される 3 種類のトレーラーは何ですか?

の three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. 自走式モジュール式トランスポーターはどのように機能しますか?

spmt 自走式モジュール式トランスポーターは、各車軸位置に独立して制御される油圧サスペンション シリンダー (デッキを水平にし、地形に関係なく均等に荷重を伝達する)、推進力と制動を提供する個別の油圧車輪駆動モーター、あらゆる方向への移動を可能にする各車軸グループの 360 度車軸ステアリング、および複数の結合モジュール間ですべての油圧機能と駆動機能を調整する電子同期システムを統合することによって機能します。その結果、輸送動作中の傾きや衝撃荷重からデリケートな貨物を保護しながら、ミリメートル単位の位置決め精度で非常に重い荷物を運ぶことができるプラットフォームが実現しました。

4. 中東の重量物輸送業者の業務は、ヨーロッパや北米の重量物輸送と何が違うのですか?

中東の重量物輸送機の運用は、主に極端な周囲温度要件（周囲温度最高 50 ℃、高温の作動油と大型の冷却システムが必要）、砂塵の侵入保護要件（すべての電気および油圧コンポーネントで IP65 以上）、湾岸のエネルギー部門プロジェクトのパイプラインによって推進される個別の貨物重量の例外的な規模、および港湾ベースの SPMT 運用と道路ベースの KTG トレーラー輸送の頻繁な組み合わせにおいて、温帯気候の重量輸送とは異なります。単一プロジェクトの物流チェーン。 湾岸条件向けに特別に構成されていない機器は、中東の夏のピーク条件で稼働すると、油圧、電気、機械システムに早期故障が発生する可能性があります。

5. KTG-6 油圧アクスルライントレーラーの最大積載量はどれくらいですか?

の KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. KTG 油圧アクスルライントレーラーを運転するには特別な許可が必要ですか?

はい、世界中のほぼすべての管轄区域で、標準の法定最大車両総重量 (国によって通常は 40 ～ 65 トン) を超える車両の組み合わせには、公道で移動する前に特別な輸送許可が必要です。 KTG-3 を超える車軸構成の KTG トレーラーでかなりの荷重を積載する場合、ほとんどの市場で許可が必要です。通常、許可プロセスでは、移動を開始する前に、車両仕様書、ルート調査文書、橋梁評価報告書、および提案された輸送スケジュールの提出が必要となり、関連する高速道路および運輸当局の承認が得られます。中東の管轄区域では、許可は各国の運輸省によって発行されます。

7. KTG 油圧トレーラーは、すべての重量物輸送作業に SPMT の代わりに使用できますか?

いいえ、KTG 油圧アクスル ライン トレーラーは、すべての重量物輸送用途において SPMT 自走式モジュール式トランスポーターを置き換えることはできません。 SPMT と比較した KTG トレーラーの主な制限は、推進に外部原動機が必要であること (狭い場所でのアクセスが制限される)、従来のトレーラー操縦エンベロープ (カニ操縦やその場回転が妨げられる)、および約 500 トンを超えるシングルリフト移動の実用最大積載量が低いことです。 SPMT は、港での積み込みおよび積み出し作業、限られた産業現場の位置決め、および輸送プラットフォームがトラクターとトレーラーの組み合わせでは不可能な方向または隙間を通って移動する必要があるアプリケーションに特に必要です。

8. 自走式モジュラートランスポーターと自走式モジュラートレーラーの違いは何ですか?

の terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. 中東での変圧器輸送において、KTG-5 は KTG-6 とどのように比較されますか?

中東での変圧器輸送の場合、5 軸の KTG-5 油圧軸ライン トレーラーと 6 軸の KTG-6 油圧軸ライン トレーラーのどちらを選択するかは、変圧器の重量と特定の輸送ルートに適用される軸荷重制限によって決まります。 100 ～ 150 トンの範囲の変圧器は通常 KTG-5 の能力内に収まりますが、150 トンを超える変圧器には KTG-6 の容量またはタンデム結合構成が必要です。 中東の電力インフラプロジェクトで最も一般的な大型系統変圧器重量（100～250トン）の場合、KTG-5は軽量のユニットをカバーし、KTG-6は最も重いユニットを処理し、両方ともエネルギー部門の物流向けの完全な中東大型輸送機フリートの不可欠な部分となります。

10. 大型トレーラーにはどのような構造用鋼が使用されていますか? それがなぜ重要ですか?

KTG シリーズや SPMT プラットフォームを含むヘビーデューティートレーラーは、通常 460 MPa ～ 690 MPa の範囲の最小降伏強度を持つ高強度構造用鋼を使用しています (従来のトレーラーの標準構造用鋼の場合は 235 MPa ～ 355 MPa)。この高張力鋼により、トレーラー構造は、トレーラー自体の風袋重量を現実的に達成可能な限り低く保つデッキの厚さと総重量の範囲内で極端な荷重に耐えることができ、所定の車両総重量制限内でトレーラーが運ぶことのできる正味積載量を最大化します。中東での操業の場合、鋼材の仕様は使用温度の上昇も考慮する必要があります。標準的な構造用鋼は、摂氏 100 度を超える温度が持続すると、降伏強度がわずかに低下する可能性があります。これは、鋼製デッキがその上に貨物や日よけがない状態で直射日光にさらされる場合、高周囲の砂漠環境で発生する可能性があります。
